Temperatur- und Feuchtemessung, Strahlungsschutzhütten
Professionelle Sensorik erfasst Lufttemperatur und relative Feuchte präzise; passende Strahlungsschutzhütten schützen die Sensoren vor Witterung und Strahlungseinflüssen. So entsteht ein abgestimmtes Messsystem für belastbare meteorologische Daten.
Überblick
Temperatur- und Feuchtemessung im geschützten System
Für belastbare Lufttemperatur- und Feuchtedaten müssen Sensorik, Strahlungsschutzhütte und Belüftung als Messsystem zusammenwirken: geschützt vor Niederschlag, kurzwelliger solarer Einstrahlung, reflektierter Strahlung und langwelliger terrestrischer Strahlung.
R.M. Young bietet dafür Temperaturfühler, Temperatur-/Feuchtefühler sowie natürlich belüftete und aktiv aspirierte Strahlungsschutzhütten für meteorologische Messsysteme.
Highlights
Vier Faktoren für verlässliche Messdaten.
Vier Eigenschaften für präzise Temperatur- und Feuchtemessung.
Strahlungsabschirmung
Zur Reduktion von Messfehlern durch kurzwellige solare Einstrahlung, reflektierte Strahlung und langwellige terrestrische Strahlung.
Luftdurchströmung
Natürliche Ventilation oder aktive Aspiration führt Umgebungsluft am Sensor vorbei und reduziert thermische Stau- und Strahlungseffekte.
Wetterbeständigkeit
UV-stabile, reflektierende und korrosionsbeständige Materialien ermöglichen den Langzeitbetrieb an exponierten Außenstandorten.
Systemintegration
Einfache Anbindung an Datenlogger, automatische Wetterstationen und meteorologische Messnetze.
Temperatur und relative Feuchte
Präzise Sensoren für Lufttemperatur und relative Feuchte.

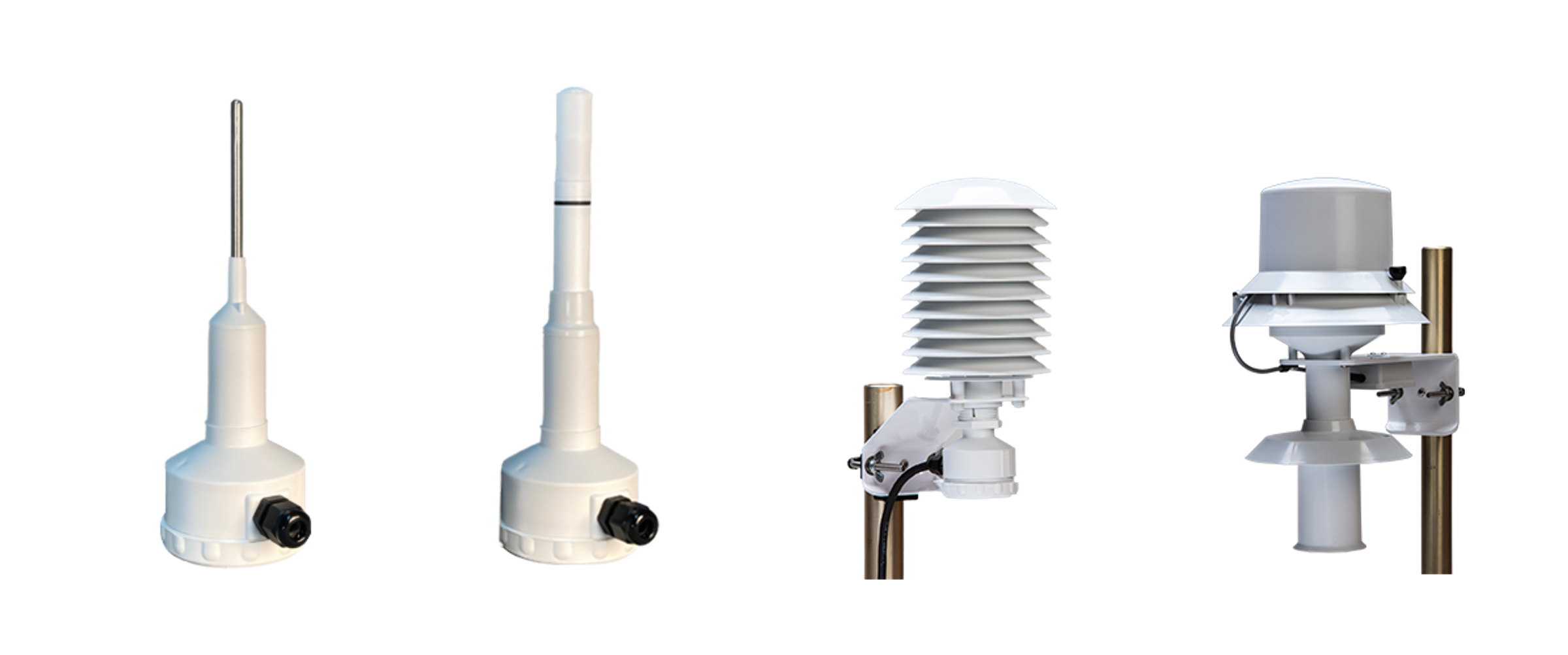

Das R.M. Young Modell 41342 ist ein präziser Temperaturfühler auf Basis eines Platin-Widerstandsthermometers. Das Modell 41382 kombiniert einen kapazitiven Feuchtesensor mit einem Platin-Widerstandsthermometer in einer kompakten Sonde und ermöglicht die parallele Erfassung von Lufttemperatur und relativer Feuchte. Je nach Ausführung stehen Ausgangssignale wie 0–1 VDC, 4–20 mA oder 4-Leiter-Schaltung zur Verfügung; die Sensoren lassen sich komfortabel in R.M. Young Strahlungsschutzhütten integrieren.
Für repräsentative Messwerte werden Temperatur- und Feuchtefühler in natürlich belüfteten oder aktiv aspirierten Strahlungsschutzhütten montiert. Diese Bauformen schützen vor Niederschlag, kurzwelliger solarer Einstrahlung, reflektierter Strahlung und langwelliger terrestrischer Strahlung, während die Umgebungsluft den Sensor erreicht.
Typische Anwendungen
-
Meteorologische Messstationen
-
Umwelt- und Klimamessnetze
-
Windenergie- und Standortbewertung
-
Landwirtschaftliche Wetterbeobachtung
-
Gebäude-, Industrie- und Anlagenmonitoring
-
Datenlogger- und Stationsintegration
Strahlungshütten
Natürlich belüfteter und aktiv aspirierter Schutz für Sensoren.
Strahlungsschutzhütten reduzieren meteorologische Messfehler, indem sie Temperatur- und Feuchtesensoren vor Niederschlag, direkter und reflektierter solarer Strahlung sowie langwelliger terrestrischer Strahlung schützen. Gleichzeitig muss eine ausreichende natürliche Ventilation oder definierte Aspiration gewährleistet sein, damit der Sensor repräsentative Umgebungsluft misst und keine thermische Stauwärme entsteht.
Das R.M. Young Modell 41003 ist eine mehrlamellige, natürlich belüftete Strahlungsschutzhütte mit zehn einzelnen Lamellen und Mastbefestigungsmaterial. Die spezielle Scheibengeometrie verhindert Fehlmessungen durch direkte und reflektierte Strahlung; Form und Material sorgen für hohes Reflexionsvermögen und Wetterbeständigkeit. Die Strahlungsschutzhütte beinhaltet einen universellen Adapter zur Befestigung von Sensoren mit einem Durchmesser von bis zu 10 mm; auf Kundenwunsch kann ein Adapter für Sensoren mit 10 bis 25 mm Durchmesser angefertigt werden. Für Anwendungen mit besonders hohen Genauigkeitsanforderungen, geringer natürlicher Luftbewegung oder hoher globaler Einstrahlung eignet sich das R.M. Young Modell 43502 mit aktivem Gebläse. Das Gebläse saugt Umgebungsluft über integrierte Ansaugrohre an und führt sie kontinuierlich am Sensor vorbei.
Typische Anwendungen
-
Standard-Wetterstationen und Messmasten
-
Referenzmessungen mit hoher Genauigkeitsanforderung
-
Messpunkte mit geringer natürlicher Luftbewegung
-
Windenergie, Umweltmonitoring und Klimaforschung
-
Langzeitbetrieb an exponierten Außenstandorten

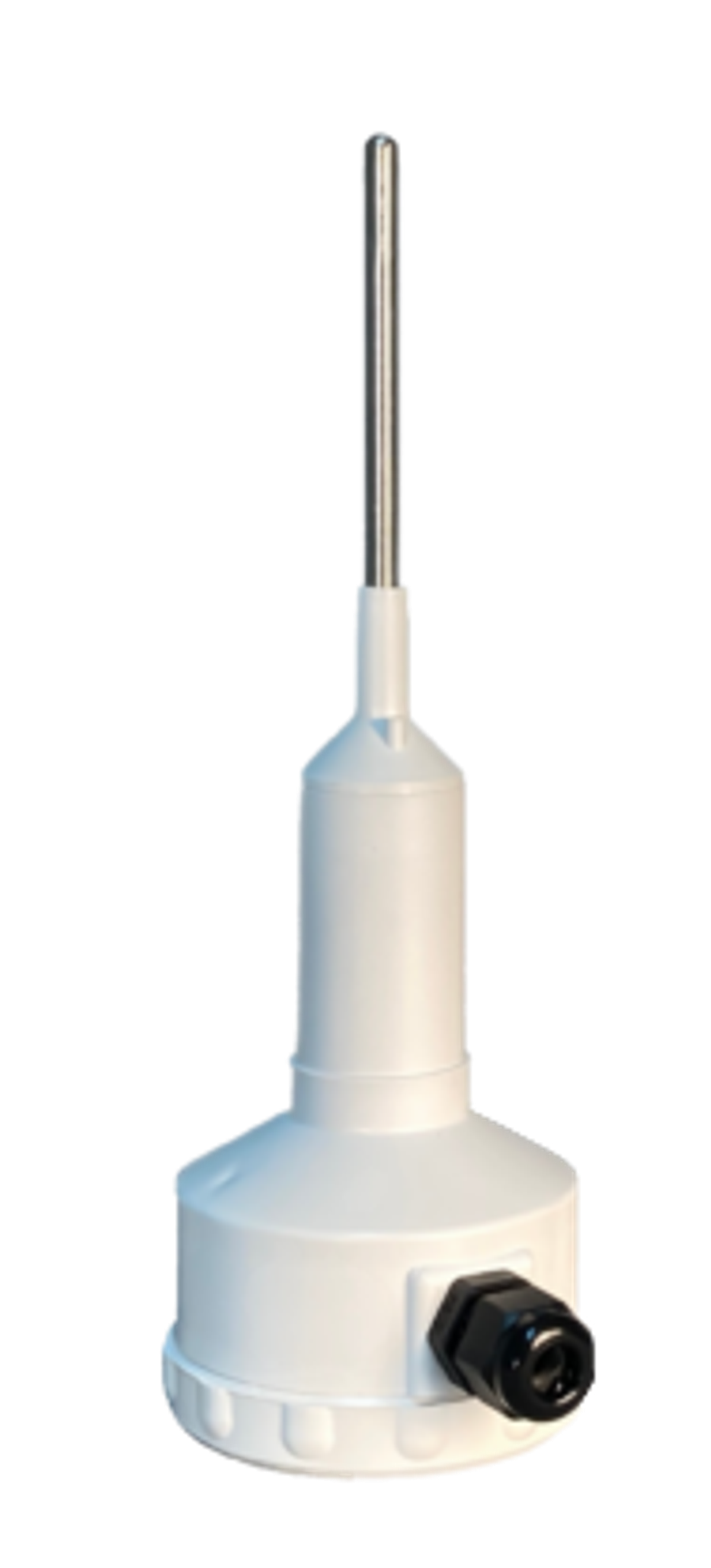

R.M. Young Modell 41342
Temperaturfühler
Temperaturfühler mit Platin-Widerstandsthermometer für präzise Lufttemperaturmessung. Geeignet für automatische Wetterstationen, Messnetze, Datenlogger und technische Anwendungen.
Einsatz: Klimaüberwachung, Umweltmessung, Wetterstationen

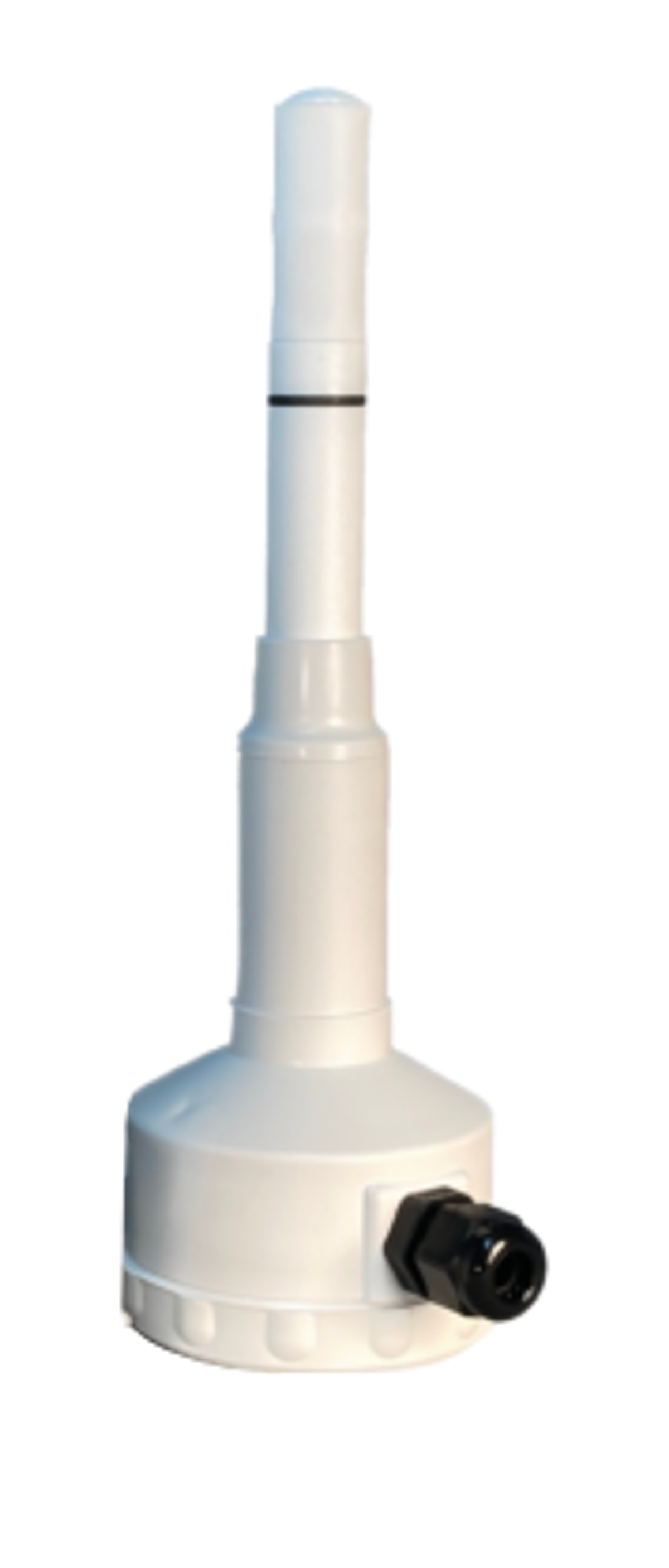

R.M. Young Modell 41382
Temperatur-/Feuchtefühler
Kombinierte Temperatur-/Feuchtesonde mit kapazitivem Feuchtesensor und Platin-Widerstandsthermometer. Erfasst Lufttemperatur und relative Feuchte in einer kompakten Sonde und ist für natürlich belüftete sowie aspirierte R.M. Young Strahlungsschutzhütten geeignet.
Einsatz: Klimaüberwachung, Umweltmessung, Wetterstationen

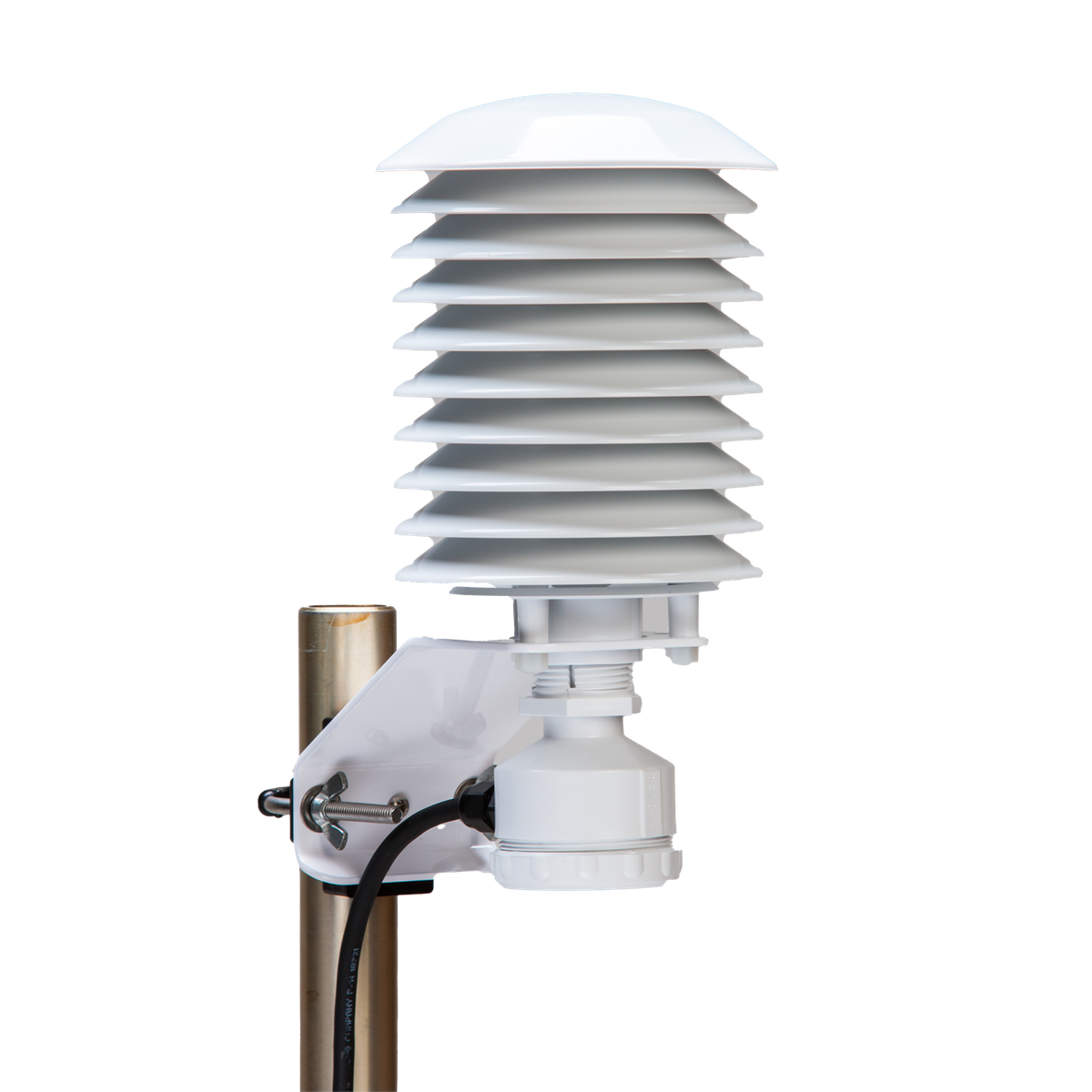

R.M. Young Modell 41003
Mehrplatten-Strahlungshütte
Natürlich belüftete Strahlungsschutzhütte zum Schutz vor Niederschlag, solarer und terrestrischer Strahlung. Inklusive universellem Adapter zur Befestigung von Sensoren bis 10 mm Durchmesser; kundenspezifischer Adapter für 10 bis 25 mm möglich.
Einsatz: Klimaüberwachung, Umweltmessung, Wetterstationen

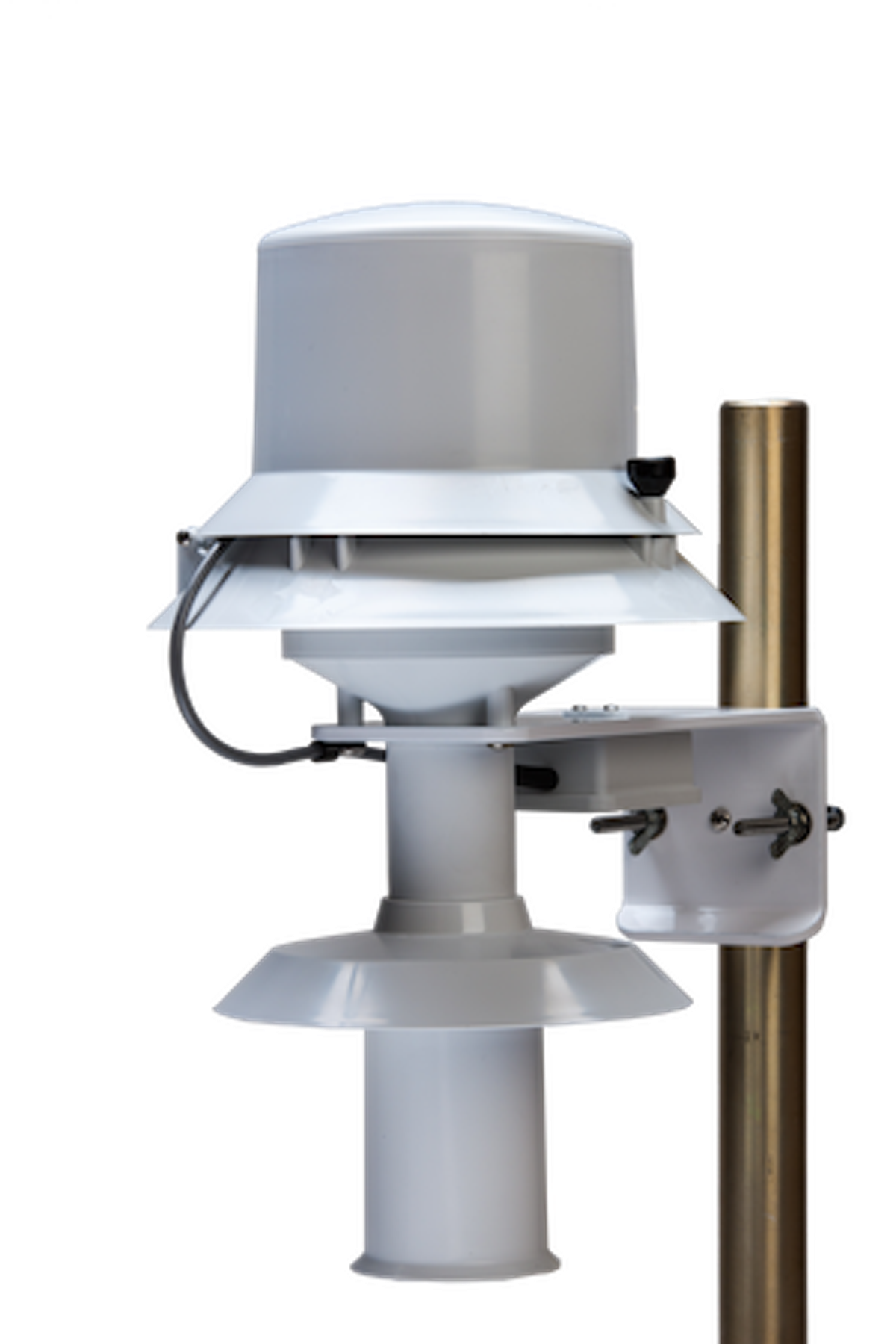

R.M. Young Modell 43502
Aspirierte Strahlungshütte
Künstlich aspirierte Strahlungsschutzhütte mit Ansaugventilatoren, Ansaugrohren und kontinuierlichem Luftstrom über den Sensor. Für Referenzmessungen, geringe Windgeschwindigkeiten, hohe globale Einstrahlung und Anwendungen mit erhöhten Genauigkeitsanforderungen.
Einsatz: Referenzmessungen bei geringen Windgeschwindigkeiten und hohen Genauigkeitsanforderungen
Downloads
Datenblätter und Unterlagen.
Direkt verfügbare Dokumente zu Temperatur-/Feuchtesensoren und Strahlungsschutzhütten. Weitere Dokumente auf Anfrage.
Temperaturfühler: R.M. Young Modell 41342
Temperatur-/Feuchtefühler: R.M. Young Modell 41382
Mehrplatten-Strahlungshütte: R.M. Young Modell 41003
Aspirierte Strahlungshütte: R.M. Young Modell 43502
