Fernerkundungssysteme Doppler Wind LiDAR

WindCube 2.1 XP

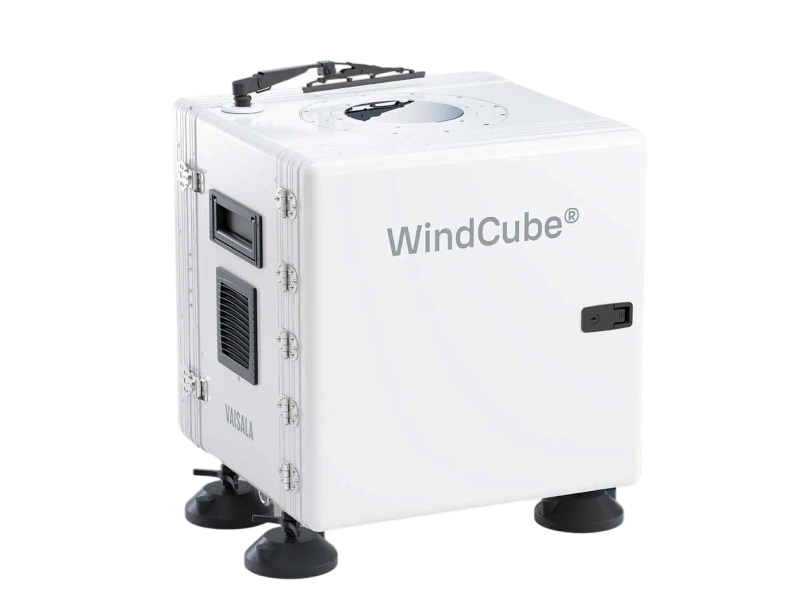

Name: WindCube 2.1 XP
Brand: GWU-Umwelttechnik

Das Doppler Wind LiDAR System WindCube 2.1 XP (Extended Performance) ist ein bodengestütztes vertikal messendes Wind LiDAR System, das präzise Windprofildaten bis zu einer Höhe von über 400 Metern über Grund erfasst.

Angebot anfordern Datenblätter

Die Weiterentwicklung der bisherigen Wind LiDAR Systeme zum WindCube 2.1 XP ist das Ergebnis von jahrelangen Kundenfeedbacks, intensiven Tests unter verschiedenen extremen Bedingungen und unter Nutzung stetiger Innovationen. Die Weiterentwicklung des WindCube 2.1 XP zeigt heute einen konkreten Mehrwert für Windparkentwickler, Betreiber und Investoren.

Eckdaten

Messbereich	40 bis > 400 m
Turbulenzparameter (TI, TKE)	Gleichzeitige Messung in 20 Messhöhen
Technologie	Light Detection and Ranging (LiDAR)
Bereich der Radialwindgeschwindigkeit	-28…+28 m/s
IEC-Klassifizierung	Gem. IEC 61400-50-2-Richtlinie bis zu 200 Meter

Überblick

Der De-facto-Standard für Onshore Windressourcenmessung.

Das WindCube 2.1 XP ist ein bodengestütztes Doppler Wind LiDAR, das Windgeschwindigkeit und -richtung auf 20 frei konfigurierbaren Höhen gleichzeitig misst ohne Mast, ohne Genehmigungsverfahren, ohne Standortvorbereitung. Eine fachgerechte Installation erfolgt in kürzester Zeit. Die Messung läuft anschließend autonom und meldet Daten bedienerfreundlich remote.

Seit seiner Einführung ist das System zum internationalen Referenzgerät für Windpark-Ressourcenbewertungen geworden und ist Teil der relevanten IEC-Normen. Die aktuelle Version 2.1 XP bringt eine verbesserte Datenverfügbarkeit bei niedrigen Aerosolkonzentrationen.

Als autorisierter Vertriebs- und Servicepartner für den deutschsprachigen und polnischen Raum übernehmen wir die komplette Abwicklung: von der Standortberatung über Installation, Kalibrierung und Remote-Monitoring bis hin zu Service-Einsätzen und Kampagnenmiete.

Highlights

Warum Betreiber den WindCube wählen.

Sechs Eigenschaften, die den Unterschied in der Projektwirtschaftlichkeit machen.

IEC-61400-konform

Klassifizierung nach IEC 61400-50-2 – direkt verwendbar für Ertragsprognosen und bankfähige Reports.
20 Messhöhen simultan

Flexibel konfigurierbar zwischen 40 und 400 m
Remote-Monitoring

Fernüberwachung und -steuerung über die webbasierte Plattform Vaisala Compass Connect.
Autarker Betrieb

Perfekt abgestimmt auf Systeme aus unserem Portfolio für hybride Energieversorgung mit PV und Brennstoffzellenunterstützung.
Klasse-1-Lasersicherheit

Augensicher im Dauerbetrieb – keine Einschränkungen am Standort, keine Sicherheitsabstände erforderlich.
Servicenetzwerk

Installationsservice: Schnelle und professionelle Inbetriebnahme. Flexible Schulungen: Vor-Ort-Trainings oder Online-Kurse. Globaler Service: Weltweite Wartung & Reparatur durch sieben regionale Zentren.

Einsatzgebiete

Wofür Sie den WindCube einsetzen.

Typische Szenarien aus unserer Projektpraxis.

Windpark-Ressourcenbewertung Onshore/Offshore

IEC-konforme Vor-Ort-Messung für bankfähige Reports und Ertragsgutachten. Standardverfahren bei Projektfinanzierung und Due Diligence. Standortcharakterisierung. Leistungskurvenüberprüfung von WEA.
Mobiler Einsatz zur Erfassung von Windprofilen

Ideal für komplexes Gelände wie Wälder, Gebirge, land- und forstwirtschaftliche Nutzungsflächen.
Offshore-Standortcharakterisierung

Standortcharakterisierung vor dem Bau von Offshore-Parks. Einsatz auf Plattformen, Hub-Stationen oder mobilen Bojen.
Alternative zu Messmasten

Kostengünstige und mobile Alternative zu klassischen Messmasten. Keine Bau- oder Rodungsgenehmigungen notwendig.
Überwachung von Infrastruktur

Überwachung gefährlicher Windscherungen oder Wirbelschleppen, z. B. für Luft- und Raumfahrt. Generell zur Erkennung und Vermeidung von Materialermüdung durch extreme Windscherungen. Zur materialschonenden Steuerung der WEA bei Überlastung.
Nachlaufmessungen

Messung von Windströmungen und Verwirbelungen, die der Windschatten einer WEA für nachfolgende Turbinen erzeugt.
Meteorologie in Forschung und Lehre

Windprofilmessungen für Forschung und Studien der unteren Atmosphäre. Vorhersage von extremen Wetterlagen.

Technische Daten

Spezifikationen.

Alle Werte gelten für Standardkonfiguration. Für projektspezifische Konfigurationen sprechen Sie uns bitte direkt an. (Änderungen und Irrtum vorbehalten)

Downloads

Datenblätter und Unterlagen.

Direkt verfügbare Dokumente zum WindCube 2.1 XP. Weitere Dokumente wie Kalibrierzertifikate auf Anfrage.
