Sensoren für zuverlässige Wetterbeobachtung
Präzise Detektion von Blitzaktivität, Sichtweite und Present Weather für sicherheitskritische Anwendungen.
Überblick
Themen auswählen:
BIRAL/Senseca UK
Blitzwarn- &
Blitzlokalisierungssysteme
Die Systeme BTD-200 sowie BTD-300/350 dienen der zuverlässigen Erkennung und Frühwarnung vor Gewittern und Blitzrisiken. Während das BTD-200 als kompaktes Warnsystem mit 35 km Reichweite für Anwendungen wie Gebäudetechnik, Industrie, Solarparks oder allgemeine Meteorologie ausgelegt ist, bieten die BTD-300/350-Sensoren eine erweiterte Detektionsreichweite von bis zu 83 km. Sie eignen sich insbesondere für Onshore-, Offshore-, Industrie- und Flugplatzanwendungen. Ergänzende Software- und Relaisoptionen ermöglichen automatische Warnmeldungen und die Einbindung in bestehende Systeme.
Blitzwarnsystem BTD-200
Das Blitzwarnsystem BTD-200 ist ein komplettes Detektions- und Frühwarnsystem zur zuverlässigen Erkennung herannahender Gewitter. Es detektiert Wolke-Boden-, Wolke-Wolke- und Wolkenblitze bis zu einer Reichweite von 35 km und warnt dank quasi-elektrostatischem Messprinzip auch vor gefährlichen elektrischen Feldern und geladenem Niederschlag. Dadurch kann das System bereits vor der ersten Blitzentladung auf ein mögliches Blitzrisiko hinweisen. Der Sensor ist für eine einfache Installation ausgelegt und wird mit der PC-Software Lightning Works zur Überwachung, Alarmierung und Datenaufzeichnung geliefert.
Allgemeine Eigenschaften
-
komplettes, sofort einsatzbereites Warnsystem mit minimalem Installationsaufwand (Strom- und Datenkabel sind separat erhältlich)
-
erkennt geladene Niederschläge und starke elektrische Felder in der Atmosphäre
-
erweiterter automatischer Selbsttest zur Sicherstellung des Systembetriebs
-
warnt vor Blitzrisiken schon vor dem ersten Blitzeinschlag
-
erfüllt EN 50536:2011+A1:2012 für einen Detektor der Klasse 1
-
Erfassungsbereich bis 35 km
-
entspricht IEC 62793 für einen Detektor der Klasse A
-
detektiert Wolke-Boden-, Wolke-Wolke- und Wolkenblitze
-
vollautomatische Alarmauslösung
Video
Faktencheck: Blitze und Gewitter - und warum es sinnvoll ist, ein Warnsystem zu installieren.
BTD-200

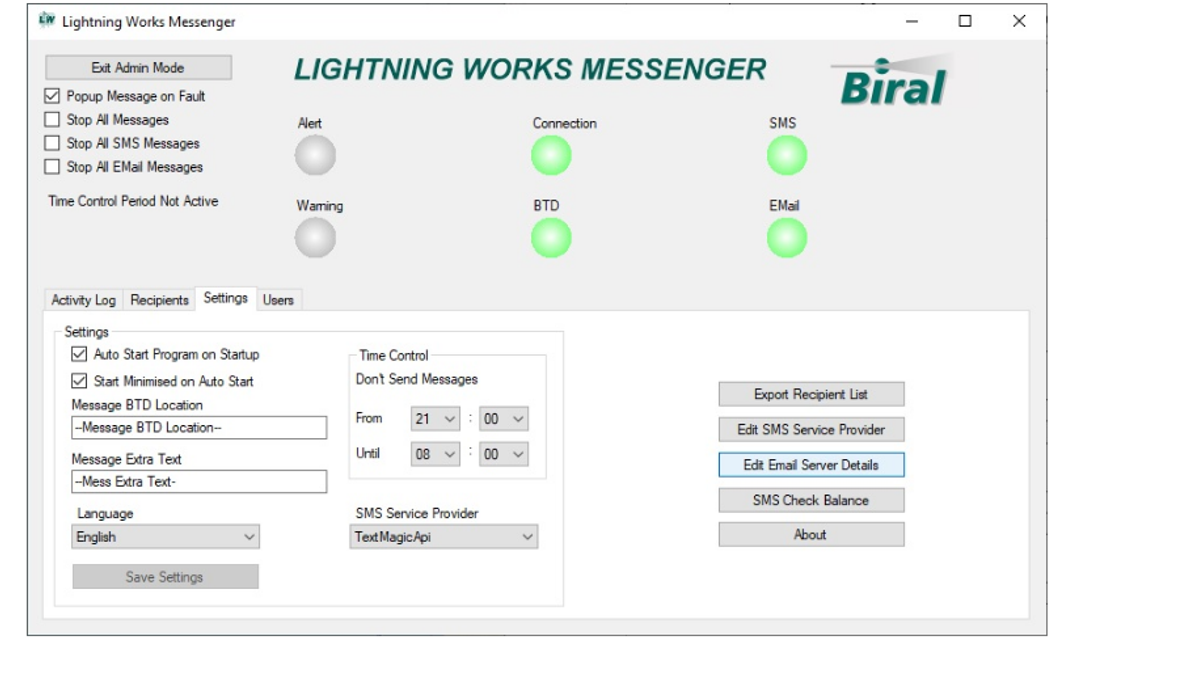

Anwendungs-Software Lightning Works Messenger
Mit der Software BTD-200 Lightning Works Messenger können automatisch E-Mail- und SMS-Benachrichtigungen gesendet werden, sobald Gewitteraktivität erkannt wird.
Video
Anwendungs-Software und Warnungen mittels Lightning Works
Blitzlokalisierungssensoren BTD-300 und BTD-350
Die Blitzlokalisierungssensoren BTD-300 und BTD-350 sind eigenständige Sensoren, die Blitzaktivität bis zu einer Reichweite von 83 km detektieren. Ihr quasi-elektrostatisches Messprinzip sorgt für eine sehr geringe Fehlalarmrate und ermöglicht die Warnung vor gefährlichen elektrischen Feldern sowie geladenem Niederschlag.
Da die Sensoren neben Wolke-Boden-Blitzen auch Wolke-Wolke- und Wolkenblitze erkennen, erfassen sie Gewitteraktivität sehr empfindlich. Das quasi-elektrostatische Funktionsprinzip erlaubt zudem eine Warnung vor dem Risiko von Blitzen im unmittelbaren Umfeld, bevor die erste Blitzentladung erfolgt.
Zehn starke Gründe für BIRAL Blitzdetektoren
-
Übertrifft die Anforderungen der US-FAA und bietet damit eine hohe Leistungsreserve für sicherheitskritische Anwendungen.
-
Entspricht IEC 62793 für Detektoren der Klasse A und erfüllt internationale Anforderungen an professionelle Blitzwarnsysteme.
-
Erfasst Blitzaktivität in einem Bereich von bis zu 83 km und ermöglicht eine weiträumige Gewitterüberwachung.
-
Erfüllt EN 50536:2011+A1:2012 für Detektoren der Klasse 1 und unterstützt normgerechte Blitzwarnkonzepte.
-
Hohe Immunität gegenüber Funkstörungen reduziert Fehlalarme und verbessert die Betriebssicherheit im Feld.
-
Warnt bereits vor der ersten Blitzentladung, sobald gefährlich starke elektrische Felder erkannt werden.
-
Erfüllt die FAA-Leistungsanforderungen für den Einsatz auf Flugplätzen und in luftfahrtbezogenen Infrastrukturen.
-
Detektiert Wolke-Boden-, Wolke-Wolke- und Wolkenblitze für eine umfassende Bewertung der Gewitteraktivität.
-
Erkennt geladene Niederschläge und starke elektrische Felder in der Atmosphäre.
-

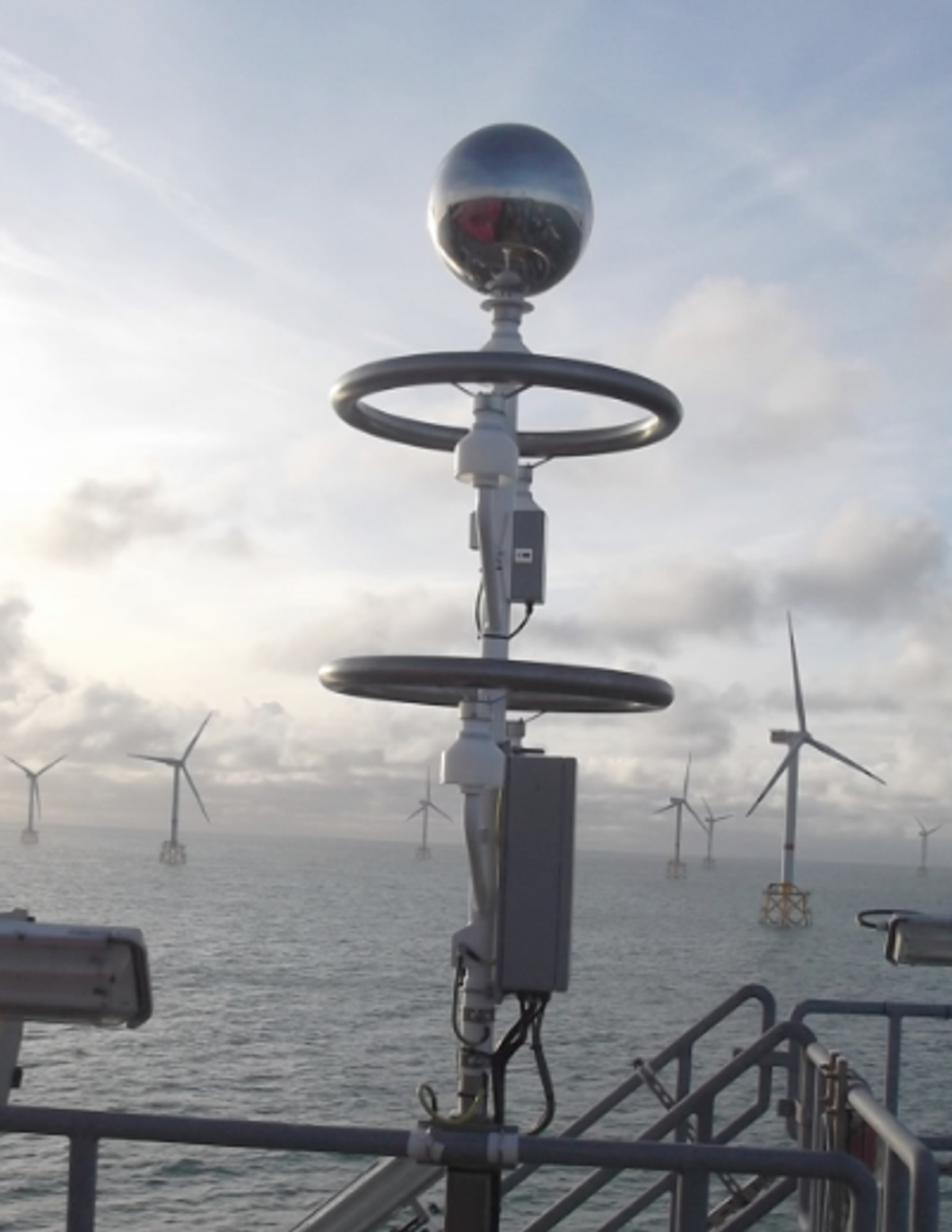

Erhältlich als BTD-300 für Onshore-Anwendungen und als BTD-350 für Offshore- und Marine-Umgebungen.
Der Blitzdetektor und die Software Lightning Works erfüllen im Wesentlichen drei Aufgaben
Detektion von Blitzeinschlägen
Detektion starker elektrischer Felder sowie geladenen Niederschlags
Ausgabe von Warnmeldungen (auch per SMS)
Der Sensor detektiert zuverlässig Blitzeinschläge und bestimmt deren Entfernung. Mit dem optionalen Direction Finder kann zusätzlich die Richtung der Blitze erfasst werden. In der Software werden die Blitzeinschläge auf einer Karte dargestellt. Nähert sich ein Gewitter dem Standort, werden in Abhängigkeit von der Entfernung verschiedene Warnstufen ausgegeben. Diese Warnmeldungen können bei Bedarf auch automatisch per SMS versendet werden, was sich insbesondere bei einem weitläufigen und offenen Gelände eignet. So können zum Beispiel Mitarbeitende eines Tagebergbaus per SMS gewarnt werden und rechtzeitig geschützte Umgebungen aufsuchen.
Eine Besonderheit der BTD-Reihe ist die Erfassung geladenen Niederschlags sowie starker elektrischer Felder. Entwickelt sich eine Gewitterzelle direkt über dem Standort, kann dadurch bereits vor dem ersten Blitzschlag eine Warnung ausgegeben werden.
Sowohl der BTD-300 als auch der BTD-350 sind wartungsarm und können direkt in ein Netzwerk integriert oder mit der im Lieferumfang enthaltenen PC-Anzeige- und Aufzeichnungssoftware betrieben werden.
BIRAL / Senseca UK Sensoren VPF und SWS
Sensoren zur Wetterbeobachtung und Sichtweitenmessung

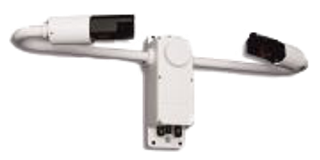

Die Sensoren der Serien VPF (Visibility, Present Weather, and Fog) und SWS (Surface Weather Sensor) erfassen auf Basis des optischen Forward-Scatter-Messprinzips aktuelle Informationen zu Sichtweite und Wettergeschehen. Diese Sensoren werden weltweit eingesetzt und liefern präzise sowie zuverlässige Messdaten unter unterschiedlichsten atmosphärischen Bedingungen.
Die optischen Komponenten und Elektronikeinheiten sind in einem robusten, eloxierten Gehäuse mit hohem Korrosionsschutz untergebracht. Daher eignen sich die Sensoren der Serie VPF insbesondere für Offshore-Anwendungen und anspruchsvolle Umgebungen. Jede Komponente des Systems ist auf Messgenauigkeit, Zuverlässigkeit und Langlebigkeit ausgelegt. Die Sensoren der Serie VPF können je nach Ausführung mit Netz- oder DC-Spannungsversorgung betrieben werden. Zur Messung von Sichtweite und Present Weather (WMO-Codes) erkennen die Sensoren unter unterschiedlichen Wetterbedingungen verschiedene Niederschlagsarten und -intensitäten, z. B. Nebel, Sprühregen, Regen, Starkregen, Schnee und Hagel.
Die Sensoren der Serien VPF und SWS liefern zuverlässige Messdaten unter unterschiedlichen Wetterbedingungen. Sie eignen sich für den Einsatz auf Helikopter-Landeplattformen im Onshore- und Offshore-Bereich, auf Flughäfen, in der Straßenmeteorologie sowie in weiteren meteorologischen Anwendungen. Darüber hinaus werden Sichtweitensensoren zur Tag- und Nachtkennzeichnung von Luftfahrthindernissen eingesetzt, beispielsweise in sichtweitenabhängigen Hindernisfeuer-Systemen für Windparks.
Überblick
VPF (Visibility, Present Weather and Fog)
MOR = Meteorological Optical Range.

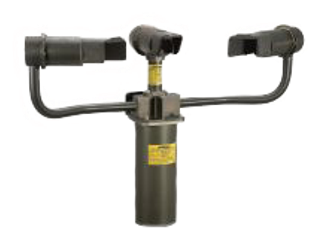

VPF-710 – Sichtweite/MOR (10 m bis 75 km)
Premium Qualitätssensor zur Messung der Sichtweite in anspruchsvollen Anwendungen. Der Sensor zeichnet sich durch zuverlässige Messungen unter unterschiedlichen Wetterbedingungen aus.

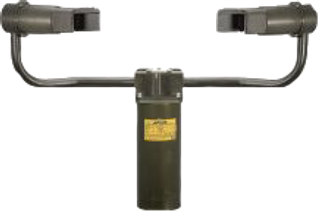

VPF-730 – Sichtweite/MOR (10 m bis 75 km); 15 WMO-Codes
Premium Qualitätssensor zur Messung der Sichtweite und des aktuellen Wettergeschehens (Present Weather) für anspruchsvolle Anwendungen. Das kompakte Design vereinfacht Installation und Systemintegration.
Leistungsumfang
- Niederschlagserkennung: Nebel, Sprühregen, Regen, Starkregen und Schnee
- Niederschlagsintensität: in verschiedenen Aggregatzuständen (fest oder flüssig) im Bereich von 0,0015 bis 500 mm/h

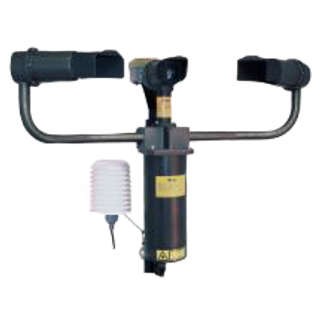

VPF-750 – Sichtweite/MOR (10 m bis 75 km); 47 WMO-Codes
Premium Qualitätssensor zur Messung der Sichtweite und des aktuellen Wettergeschehens (Present Weather), einschließlich gefrierenden Regens, für anspruchsvolle Anwendungen. Das kompakte Design vereinfacht Installation und Systemintegration.
Leistungsumfang
- Niederschlagserkennung: Nebel, Sprühregen, Regen, Starkregen und Schnee
- Niederschlagsintensität: in verschiedenen Aggregatzuständen (fest oder flüssig) im Bereich von 0,0015 bis 500 mm/h
Überblick
SWS – Surface Weather Sensor

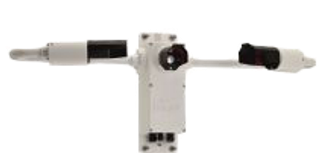

SWS-100 – Sichtweite/MOR (10 m bis 2 km); 7 WMO-Codes
Systemfunktionen: Niederschlagserkennung: Nebel, Sprühregen, Regen, Starkregen und Schnee
SWS-100LW (Low Power Version)
Der SWS-100LW ist für den Einsatz in Anwendungen optimiert, in denen genaue und zuverlässige Sichtweitenmessungen von einem stromsparenden, leichten Sensor benötigt werden. Zu den typischen Anwendungsbereichen zählen solarbetriebene Wetterstationen und äußerst tragbare taktische AWOS-Systeme.

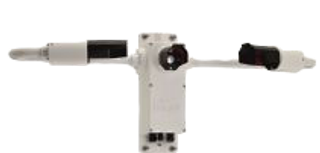

SWS-200 – Sichtweite/MOR (10 m bis 20 km); 14 WMO-Codes
Niederschlagserkennung: Nebel, Sprühregen, Regen, Starkregen und Schnee · Niederschlagsintensität: in verschiedenen Aggregatzuständen (fest oder flüssig) im Bereich von 0,0015 bis 500 mm/h
SWS-200LW (Low Power Version)
Der SWS-200LW ist für den Einsatz in Anwendungen optimiert, in denen genaue und zuverlässige Sichtweiten- und aktuelle Wettermessungen von einem stromsparenden, leichten Sensor benötigt werden. Zu den typischen Anwendungsbereichen zählen solarbetriebene Wetterstationen und äußerst tragbare taktische AWOS-Systeme.
SWS-250 – Sichtweite/MOR (10 m bis 99,99 km); 39 WMO-Codes
Niederschlagserkennung: Nebel, Sprühregen, Regen, Starkregen und Schnee · Niederschlagsintensität: in verschiedenen Aggregatzuständen (fest oder flüssig) im Bereich von 0,0015 bis 500 mm/h
Downloads
Datenblätter und technische Dokumentation zu den Sensoren. Weitere Dokumente auf Anfrage.
